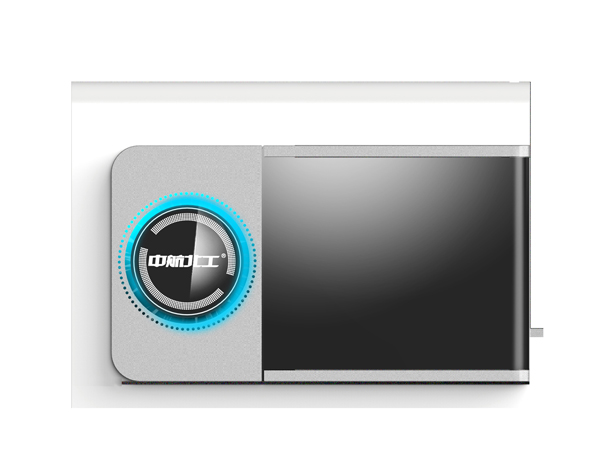

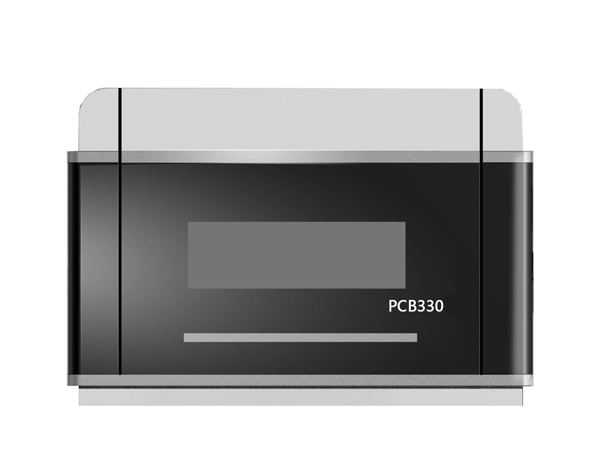

PCB雕刻機 電路板雕刻機 線路板雕刻機PCB330
主要功能：
1.可在覆銅板上鉆孔，雕刻線路，割邊，銑平面
2.可透銑、沿外形線進刀，使電路板與板材分離
3.具有原點直接設置、復位功能
4.利用軟件模擬加工，可預覽加工路徑
5.實時顯示加工路徑、進度，方便控制
6.多孔徑鉆孔一次完成，省卻了頻繁的換刀工序
7.高轉速主軸電機，轉速60000rpm
8.自動轉速控制，可根據刀具自動優化主軸轉速
9.定位銷定位，5個定位孔，定位更精確
10.設備配套自主研發的PCB雕刻軟件，能夠?qū)崿F(xiàn)脫機模擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、區域選擇雕刻、組合雕刻、刀具選擇及換刀提醒等功能。
11.設備具有自我保護功能，XYZ雙限位保護，超限自停。
12.軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
13.配套資源：配備演示視頻。
14.PCB雕刻機兼容的EDA設計軟件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件。
15.鋼板機身，金屬安全防塵罩，透明可視窗
16.選配底柜，讓工作環境整潔便捷
功能特點
直接用EDA/CAD設計數據，像繪圖一樣便捷。
精度高，功能多，從單面板到雙面板，從數字版到高頻板。
無環保顧慮，桌面設備，適合實驗室、教室等多種場所。
操作簡單，不必懂PCB工藝。
配置靈活，多用途，適合開發即時制作樣品，也適合教學或小批量制作。
主要參數：
加工面板：300*300mm
加工面數：?jiǎn)蚊姘?雙面板
驅動方式：X、Y、Z軸步進電機
主軸轉速：0~60000rpm
移動速度：7.2m/min
雕刻速度：5.4m/min
加工線距：4mil(0.1016mm)
加工線徑：6mil(0.1524mm)
鉆孔深度：（0.02~5）mm
鉆孔孔徑：（0.4~3.175）mm
鉆孔速度：120strokes/min(Max)
控制方式：電腦控制
通信接口：RS-232串口/USB
操作系統：Windows XP/Win 7/Win 8
電源：交流（220±22）V,(50±1)Hz
功耗：180W
重量：65kg
外形尺寸：長*寬*高（670*650*550）mm
保險絲：3A
選配
底柜、計算機、保護罩
